调频电动机零序保护频繁启动状况分析

1 故障现象

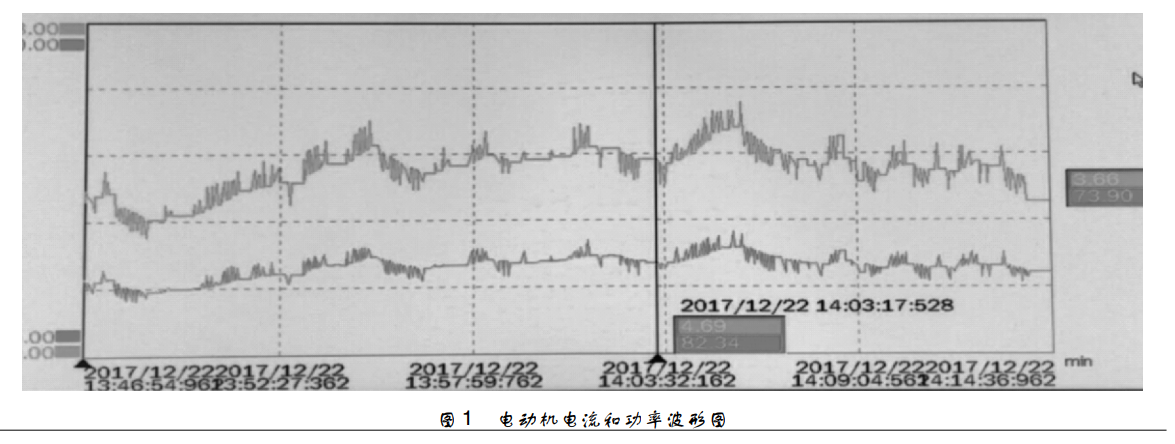

一台 10 kV 高压变频电动机，加装 零序电流保护，零序电流互感器为穿心式，电 动机由三相电缆供电。变频电动机未见故障， 故障录波正常; 电动机变频调速过程中，零序 保护频繁启动但未动作。观察电动机电流和功 率波形，未见异常。电动机电流和功率波形如 图1 所示 ( 上侧为电流波形，下侧为功率波形) 。

在中性点非直接接地电网中的高压电动 机，当电网对地电容很大，电动机内部接地 时，接地电容电流较大，若危及电动机的绝缘 与安全运行，则应当装设反映接地故障的零序电流保护。零序保护由零序电流互感器、零 序继电器、信号继电器和中间继电器组成，最 后一级中间继电器是执行元件，接通跳闸回路。其中，零序电流互感器为穿心式电流互 感器，三相负荷电缆穿过其中。当设备正常工 作时，I · A + I · B + I · C = 0，零序电流互感器不输 出信号，保护回路不动作。当电路中出现接 地、短路等情况时，穿过零序电流互感器的三 相电流相量和不为零。若该数值大于零序保护 整定值，零序电流互感器就会输出一个信号， 保护回路动作，使主电路跳闸从而保护电气 设备。 ( 电动机在电网正弦波供电情况下，I · A + I · B + I · C = 0 是 成 立 的。然 而，在PWM调制波LOGO! ( D) F2”，在信息窗口左下角检查编 程是否 正 确。让 LOGO! 通 电，连 接 通 信 电 缆，把计算机上所编程序下载到 LOGO! 。然 后，选择在线测试，检验程序编写是否正确。 最后，进入 LOGO! 自带人机界面编程，选择 ＞ Start→Ok，否则 LOGO! 无法工作。 ( 2) 使用西门子 LOGO! 自带人机界面编 程，只能按逻辑功能块图 LOGO! 语言编程。 需要删除程序时，进入 LOGO! 编程菜单界面，按 ＞ Clear prg→Ok→ ＞ Yes→Ok，即可清 除程序，其他功能项依据需要设定。与软件编 程相比而言，西门子 LOGO! 自带人机界面编 程繁琐、复杂，适合程序局部调整使用。
