合愉罩极异步电动机在换气扇中的使用
来源：未知
发布日期：2019-07-23 10:40【大 中 小】
一 前言
换气扇被广泛应用在厨房、餐厅、商店、仓库、厕所等场所。它可以排出室内油烟、闷气,吸进室外新鲜空气。我国目前生产较多的为用于厨房内排出煤烟气的中型换气扇。只有扇叶外径为200、250、300mm有限的几种规格。由于国内兴建的一些超级商场与酒店、宾馆多为合资,所用换气扇随同全部建筑用料均为进口,国内基本上还没有生产。但从发展来看,各类换气扇的需用量将不断增多,国内大量生产的日子很快就会到来。
换气扇有与日用电风扇相同的特点,但也有不同的方面。相同的是他们的负载是扇叶,特性都是一样的,阻力矩要随转速上升呈抛物线关系增大。这样就能稳定运行在电机的所有区间,包括机械特性的非稳定区。还要求对电机的选用要考虑扇叶的特点,予以匹配才行。此外,由于扇叶负载,电机的起动转矩T。可小些,最大转矩倍数T二。(即过载能力)也不必过大。但是,换气扇使用场合的空气往往有潮气、油烟,因此要求有防潮性能、安全可靠性好。换气扇一般运行时间较短,间歇性强。
二 日本换气扇电机分析

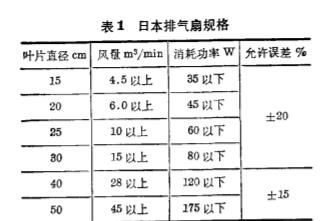

日本工业标准(IJS)规定换气扇(即排气扇)电机的额定电压呱~loV,频率为5O或6OH:。并按表1所示规格与要求生产。
从表上对消耗功率的限定标准来看,日本是采用罩极电机作为标准的换气扇电机的。

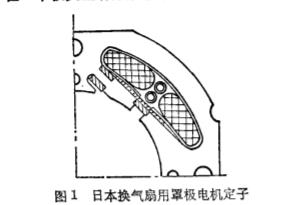

我们剖析了一台200mln换气扇用罩极电机,其定子结构如图1所示。电机为4极,在一个极尖上有矩形铜条构成的短路罩极环。两极之间有磁分路片连通。
上海合愉认为目前国内换气扇配用的多为电容电机,为了对比也设计了适用于三种扇叶的电容电机。
